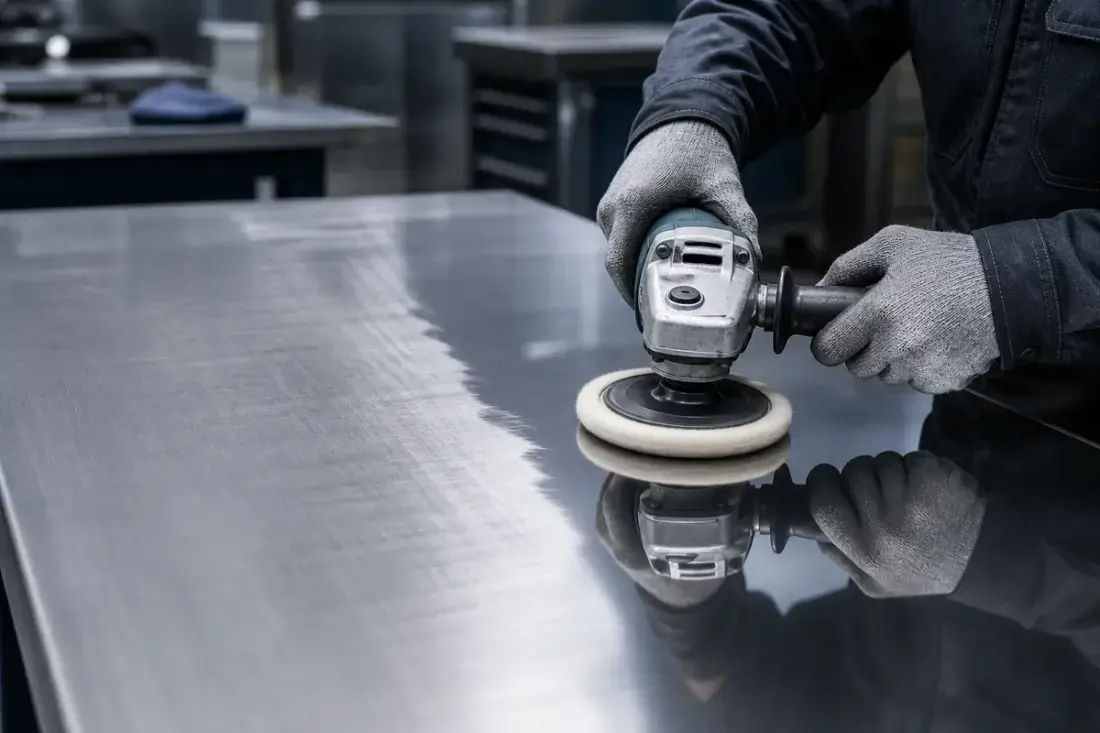

Как отполировать нержавейку до зеркального блеска

Короткий ответ: чтобы отполировать нержавейку до зеркального блеска, сначала полностью убирают исходную риску и дефекты несколькими ступенями абразива, затем выравнивают поверхность мелким зерном и только после этого применяют мягкий круг с подходящей пастой. Попытка сразу «навести блеск» не удаляет глубокие следы: под отражением останутся полосы, круговые риски и мутные зоны.

Полировка и очистка — разные задачи. Очиститель снимает жир, отпечатки и лёгкий налёт, но почти не меняет микрорельеф металла. Абразивная обработка снимает тонкий слой стали и формирует новую поверхность. Поэтому заводской лист BA или 8K нельзя без проверки тереть случайной пастой: локально изменённая отражающая способность часто заметнее первоначального пятна.

Для небольшой детали, сварного шва или ограниченного участка ручная обработка оправдана. Если нужен большой ровный фасад, фартук, панель или вывеска, обычно выгоднее заказать лист с готовой зеркальной поверхностью и защитной плёнкой. На тонком металле 0,5–1 мм сложно выдержать одинаковое давление и температуру по всей площади без волн и цветовых пятен.

1. Оцените исходную поверхность. Определите, что перед вами: 2B, направленная шлифовка No.4/4N, заводской блеск BA, глубокая царапина или зона сварки. Чем глубже самая заметная риска, тем раньше придётся начинать последовательность. Если дефект можно почувствовать ногтем, одной финишной пастой его не убрать.

2. Подготовьте и обезжирьте металл. Уберите защитную плёнку только на рабочем участке, очистите поверхность от клея, пыли и масла. Лист должен лежать на ровной жёсткой основе. Абразив и салфетки, ранее работавшие по обычной стали, не подходят: частицы железа способны оставить будущие очаги коррозии.

3. Выберите стартовое зерно на пробном участке. Начинайте с максимально мелкого абразива, который всё же удаляет самый глубокий дефект. Для лёгкой матовости иногда достаточно P600–P800; для выраженной заводской риски могут понадобиться P320–P400. Грубее следует переходить только тогда, когда более мелкий материал явно не выравнивает поверхность.

4. Удаляйте риску каждой ступени полностью. После одного номера меняйте направление движения примерно на 90 градусов. Следующая обработка должна убрать все следы предыдущей. Хорошее боковое освещение и контрольный маркер помогают увидеть пропущенные полосы. Переходить дальше, пока осталась хотя бы одна грубая риска, нельзя.

5. Постепенно уменьшайте зерно. Практическая цепочка может выглядеть как P320 → P400 → P600 → P800 → P1200 → P1500, но это не универсальный рецепт. Конкретные ступени зависят от абразивной системы, исходного финиша и требуемой чёткости отражения. Не смешивайте на одном держателе круги разной зернистости.

6. Выполните финишную полировку. После равномерной тонкой шлифовки используйте чистый фетровый, войлочный или тканевый круг и пасту, указанную производителем для нержавеющей стали. Наносите небольшое количество состава, работайте перекрывающимися проходами и не задерживайтесь на одном месте.

Начальная зернистость определяется не маркой стали сама по себе, а глубиной существующей риски. Слишком грубый круг создаёт лишнюю работу и может сделать плоскость волнистой; слишком мелкий лишь закругляет вершины царапин, не убирая их основание.

BA и 8K — не одно и то же. BA получают светлым отжигом и прокаткой; поверхность яркая, но её отражение обычно мягче. 8K формируют глубокой механической полировкой до более чёткого зеркала. Если задача — готовая декоративная панель, сравните заводские варианты до начала ручной переделки.

Пропуск зернистостей. Мелкий абразив не обязан быстро удалить глубокую риску от предыдущего номера. В результате поверхность блестит, но под светом видна сетка полос.

Сильное давление и перегрев. Давление ускоряет износ круга, растягивает тонкий лист и создаёт локальные пятна. Синие или соломенные оттенки означают, что температура уже изменила внешний вид зоны; маскировать это одной пастой не следует.

Работа грязной оснасткой. Один случайный кусок грубого зерна портит готовый участок. Особенно опасны круги и щётки после углеродистой стали: они переносят железо на нержавейку.

Полировка маленького пятна на большой панели. Участок может стать ярче окружающего металла и выглядеть как линза. На заметных фасадах и фартуках лучше обрабатывать всю визуально единую плоскость по одинаковой технологии.

Снятие плёнки слишком рано. После получения блеска металл легко поцарапать при раскрое, переноске и монтаже. Сохраняйте заводскую защиту вокруг рабочей зоны либо наносите временное покрытие после полной очистки.

Неправильная химия после обработки. Хлорсодержащие составы, металлическая вата и жёсткие бытовые порошки способны испортить новый финиш. Для уборки используйте средства, прямо разрешённые для нержавеющей стали, тщательно смывайте остатки и вытирайте поверхность насухо.

Можно ли полировать нержавейку болгаркой?

Можно, если инструмент имеет регулировку оборотов, а круг и держатель рассчитаны на выбранный режим. Стандартная УШМ на максимальной скорости плохо подходит для тонкого листа: возрастает нагрев, оснастка быстро забивается, а на плоскости появляются дуги и волны. Для финиша удобнее низкооборотистая полировальная машина.

Какая зернистость нужна для зеркала?

Одного «зеркального» номера нет. Старт выбирают по глубине дефектов, затем проходят несколько более мелких ступеней и заканчивают пастой. Важнее не конкретная цифра, а полное удаление риски предыдущего этапа.

Можно ли отполировать AISI 430?

Да. Ферритная AISI 430 способна получить высокий декоративный блеск и широко применяется для внутренних панелей, техники и отделки. Полировка не превращает её в AISI 304: устойчивость марки к влаге, солям и наружной среде определяется химическим составом.

Уберёт ли полировка глубокие царапины?

Технически — если снять металл до основания дефекта. На тонком листе это может создать углубление и искажение отражения. Если повреждение заметное и находится в центре большой панели, замена часто дешевле длительного восстановления.

Можно ли незаметно восстановить BA?

Мелкую потёртость иногда удаётся ослабить, но локальная ручная зона обычно отличается от заводской BA по направлению и чёткости отражения. Для ответственной декоративной поверхности лучше сделать пробу на обрезке, а затем выбирать между обработкой всей плоскости и новым листом.

Как ухаживать за зеркалом после полировки?

Используйте мягкую микрофибру, нейтральное средство и чистую воду. Не трите сухую пыль, не применяйте металлические губки и работайте по направлению видимой структуры, если она осталась. После мойки вытирайте металл насухо, чтобы не появлялись разводы.

Практический вывод: ручная полировка выгодна для небольших деталей и локального производства. Для крупной ровной панели предсказуемее купить заводской зеркальный лист BA или 8K с защитной плёнкой. Это сокращает время, уменьшает риск волн и даёт одинаковое отражение по всей площади.
